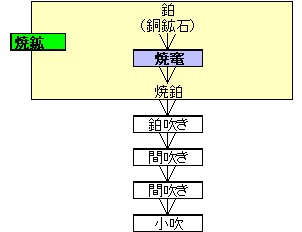

和式銅製錬工程

本図は、廣瀬歴史記念館の展示を元に作成しました。

別子銅山図巻第六図　焼かまどの図

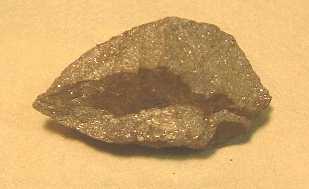

銅鉱石（CuFeS2）

　鉱石を焼き、銅を硫黄分と分離させる装置である。かまどの底に薪をしき、その上に鉱石を並べ、さらに薪と鉱石を交互にかまど一杯に敷きならべ、わらやむしろなどで厚く覆い、水を打ち下の口から火をつける。大体三十日から五十日位でやけるから冷えてから引き出す。
　この煙は硫黄分があるため、近づけない程のすさまじい光景であるが、この間時々水を注ぎながら焼きつづける。
　最初に一千貫の鉱石を入れると二割ないし三割方減って銅・鉄の酸化物、石英および残留した少量の硫黄を含有した約７、八百貫の焼鉱となる。
　　

旧別子の木方焼鉱窯跡

戻る

別子銅山図巻第七図　素吹床の図

からみ（FeO･SiO2）

　銅品位を上げる為め、火床をつくり、二人がふいごを吹き、一人が長い鉄火箸を持って按配する。風と火が廻ると鎔けて湯になり、銅分は沈み、その他の滓が浮くのでこれを流し出して棄てる。銅分がたまるとこれを冷やす。残ったものは半製品銅塊である。

2CuFeS2→Cu2S+2FeS+S

2FeS+3O2+2SiO2→2SO2+2[FeO･SiO2]
　　　　　　　　　　　　　　　　　　からみ
xCu2S+yFeS→xCu2S･yFeS
　　　　　　　　　　　　　かわ
2Cu2S+3O2→2Cu2O+2SO2

Cu2S+2Cu2O→6Cu+SO2 戻る

別子銅山図巻第八図　銅を取る図

　銅を取るのは殆ど素吹と同様の方法であるが、これは鎔けて湯になった銅が櫨の中で、一杯になると土でこれを覆い、一つの小孔をあけておいて炭を入れふいごを吹く、そして滓が出れば捨てて鎔けた銅湯はアラカネと言われ初めて銅となったものであり、櫨を開き熱が若干下がるのを待って少し水を注ぎ取る。

戻る
